【產品概述】
I-1B系列濃漿泵它的主要工作部件是偏心螺旋體的螺桿(稱轉子)和內表面呈雙線螺旋面的螺桿襯套(稱定子)。其工作原理是當電動泵軸轉動時,螺桿一方面繞本身的軸線旋轉,另一方面它又沿襯套內表面滾動,I-1B系列濃漿泵是單螺桿式容積回轉泵,該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動,使濃漿液沿螺旋槽由吸入口推移至排出口,實現泵的輸送功能。
【產品特點】

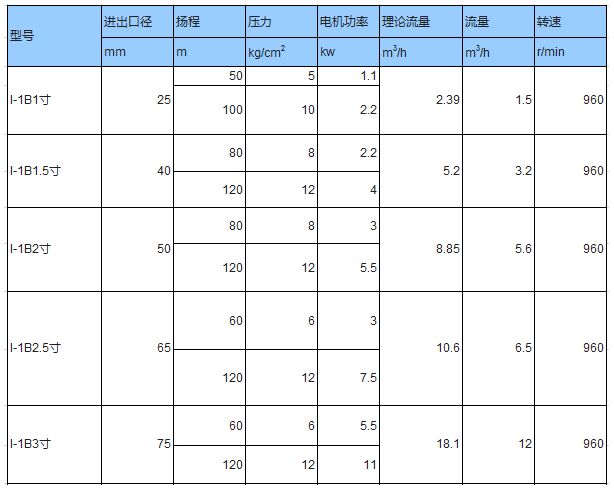

自吸能力強,不用裝底閥可直接抽吸液體。泵可逆轉,液體流向由泵的旋轉方向來改變,適用于管道需反正向沖洗的場合。運轉平穩、振動、噪聲小。 結構簡單、拆裝維修方便。工作溫度可達120℃,流量:1.1-30m3/h 揚程:50-120m轉速9600r/min。
【產品用途】
環境保護‘工業污水、生活污水、含有固體顆粒及短纖維的污泥濁水的輸送,特別使用于油水分離器
板框壓濾機設備等。
船舶工業:輪底清洗、油水、油渣、油污水等戒指輸送;
石油工業:輸送原油、原油與水的混合物、煤田氣和水的混合物、往地層內灌注聚合物等;
醫藥、日化:各種粘稠漿、乳化液、各種軟膏化裝品;
食品罐頭行業:各種粘稠淀粉、濃酒糟、糧食制品渣、各種醬類、漿類、固體物漿液;
建筑行業:水泥沙漿、石灰漿、涂料、糊狀體的噴涂;
采礦行業:礦井內的固體顆粒、地下水、污漿水;
化學行業:各種懸浮液、油脂、各種膠體漿、各種粘合劑;
印刷、造紙:高粘度油墨、墻紙的PVC高分子塑料糊和各種濃度的紙漿,短纖維漿料;
工業鍋爐、電廠:水煤漿輸送。
1、操作注意事項
A、泵只允許在規定的參數范圍內運轉;
B、泵不允許在吐出閥門關閉或關到很小開度下運轉。否則導致泵發熱,降低壽命。如果泵是安裝在一個并聯系統中,每臺泵都要在特定的參數下運行以保障泵的流量;
C、泵不能關閉吸入口閥門運行。否則使泵發生干轉,導致泵零件損壞;
D、泵輸送介質不能含有空氣或者氣體,否則會使泵的流量和揚程不可能準確的測出,同時會產生研磨損壞零件。
2、泵啟動前檢查
A、啟動泵前,應先盤動轉子,檢查轉子是否靈活;
B、檢查全部螺栓、管路引線的聯接是否緊固和泵周圍的安全情況;
C、檢查全部儀表、閥門及儀器是否正常
D、檢查油環位置、油位計的油位是否正常;
E、檢查電動機的轉向是否與泵的轉向一致。
3、泵的啟動
A、打開泵的吸入閥和水封水管路的閥;
B、關閉泵的出口閘閥、壓力表旋塞;用輸送的液體或抽真空系統排除吸入管和泵體內空氣;泵內無液體時不允許啟動,否則會損壞零件。
C、啟動電機,待泵運轉正常后,打開壓力表旋塞,慢慢開啟泵出口閘閥,觀察壓力表和開關的指示,按出口壓力表讀數控制泵給定的揚程。
4、泵的運行
A、本型泵靠內平衡機構平衡軸向力,平衡裝置有平衡液體流出,平衡液體由平衡水管接至吸入段或在平衡室外設置一短管,平衡液體經短管流向泵外,為保證泵正常運行,平衡水管絕對不允許堵塞;
B、本型泵滾動軸承均無冷卻裝置,軸承溫升變化反應了泵的裝配質量,軸承溫升不得高于環境溫度35攝氏度,最高溫度不應高于75攝氏度;
C、本型泵轉子在運行中存在一定的軸向游動,應保證電機和水泵兩聯軸器端面間的間隙值;
D、泵在運行期間每隔一定的時間應檢查儀表、泵的轉速和葉輪、密封環、導葉套、平衡盤、軸套的磨損情況,磨損量過大時應及時更換。此外,監測泵的流量、揚程、溫度及潤滑情況;泵在發生故障時,應停泵,且參考故障排除表進行維修。
5、泵的停車
停車前應先關壓力表旋塞,慢慢關閉出口閘閥,待出口閥門關閉完畢后再停電機,當泵停穩后在關閉泵的吸入閥。
6、泵的維修
為了保持泵高效穩定的工作狀態,泵必須經常維修,維修的項目和每次維修的間隔時間取決泵的工作條件和泵的運行狀況。定期檢查泵的性能(如流揚程、振動等)而且要做記錄,按這些記錄數據去分析泵是否正常工作,是否需要維修或者確定要修的哪一部位。在一般條件下,如果堅持精密的測試記錄定期的總結記錄,那么,每隔幾個月就可以得到泵是否需要維修的可靠資料。除在規定時間對泵監測外,下面的維護是經常的;
A、檢查泵底座、泵、電機是否緊固,如果松動會引起泵的振動;
B、檢查儀表、引線的狀況,檢查管路是否泄露或松動,或其他形式的損壞。如果需要應立即檢修;
C、填料壓蓋不能壓的過緊,否則會影響填料壽命;
D、軸承潤滑油每工作1000小時更換一次。
